Proyecto de reestructuración del ICAM

Recién entregado el proyecto de reestructuración parcial del edificio del Ilustre Colegio de la Abogacía de Madrid (ICAM) con cambio de uso para centro de estudios universitarios.

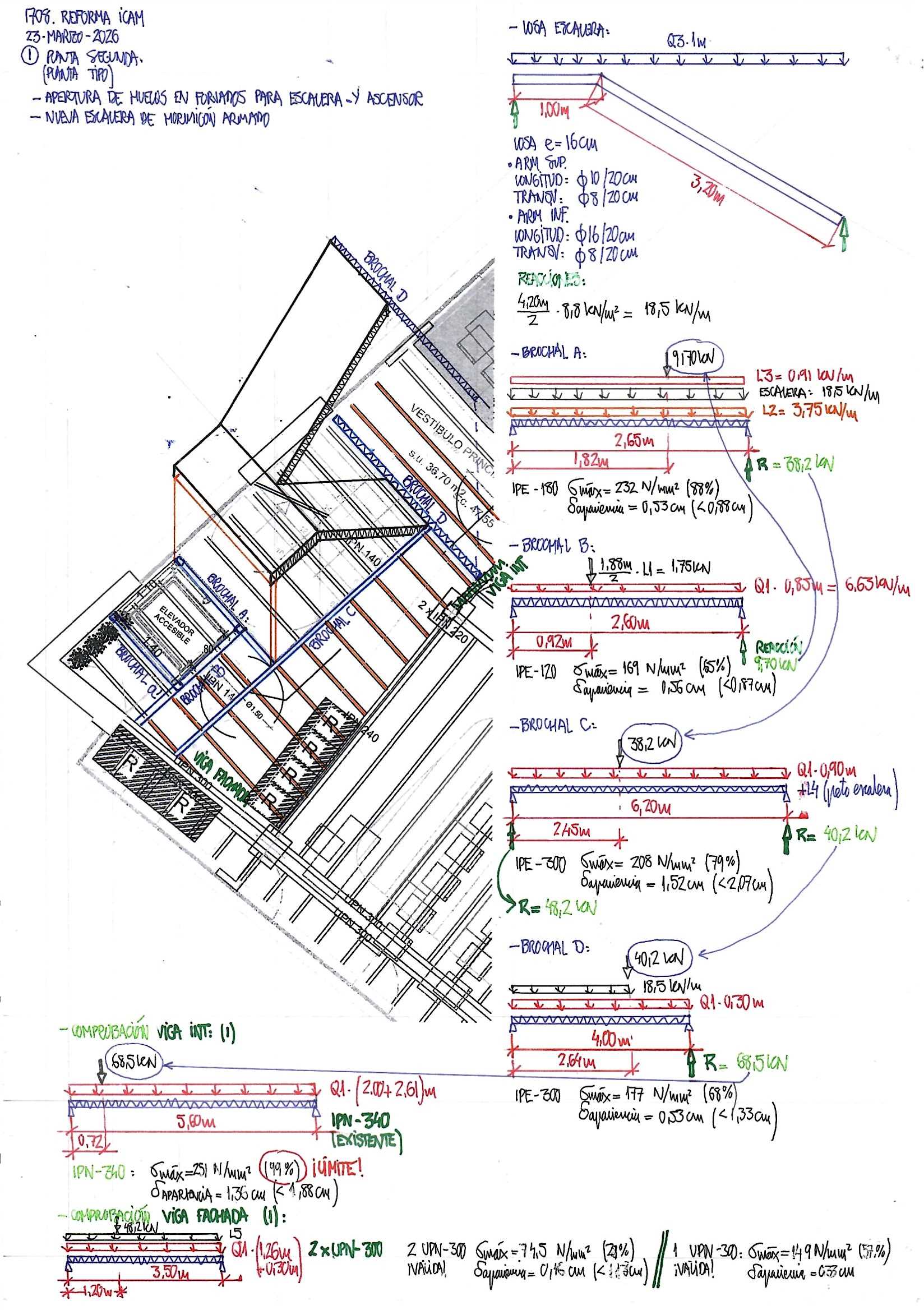

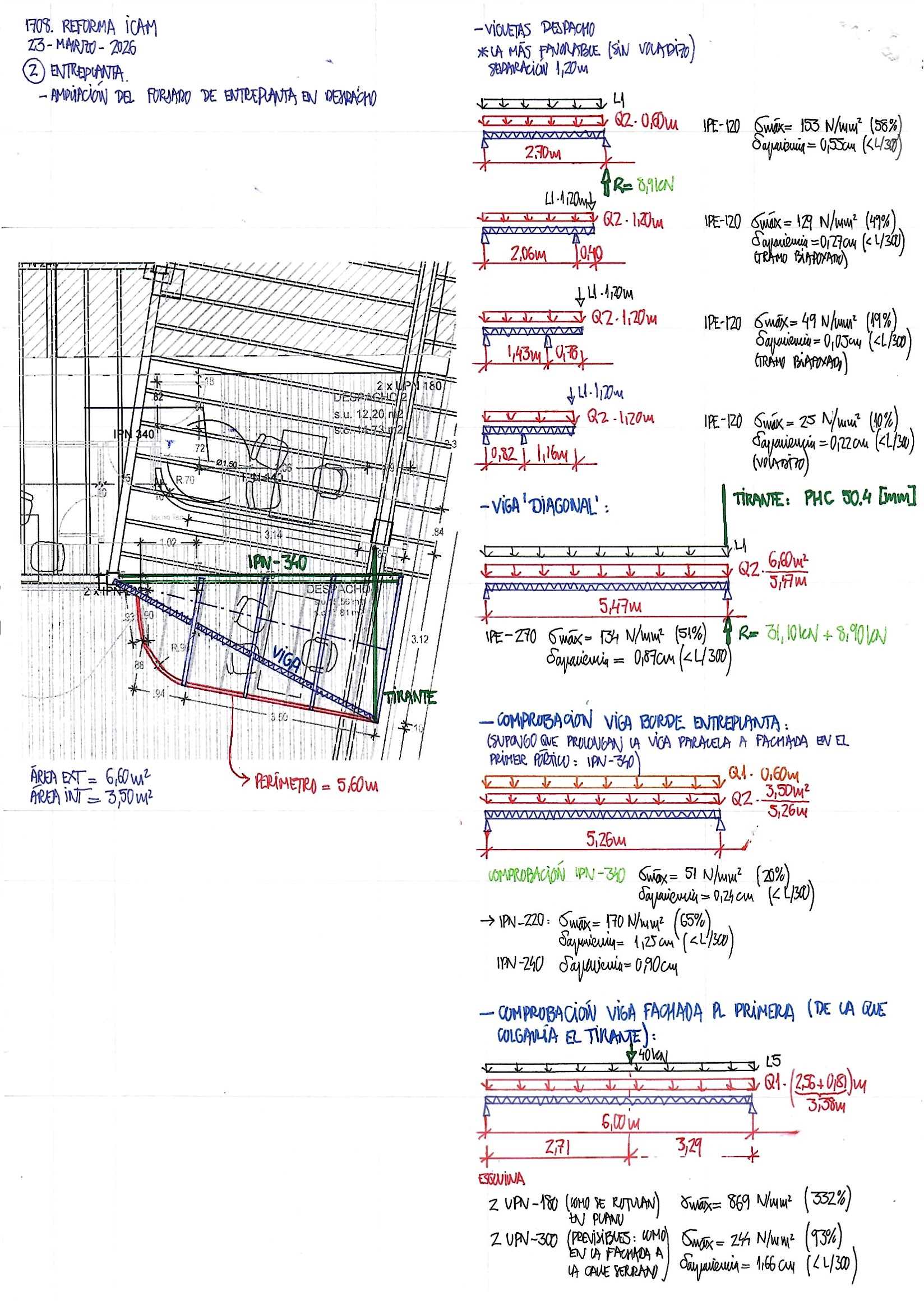

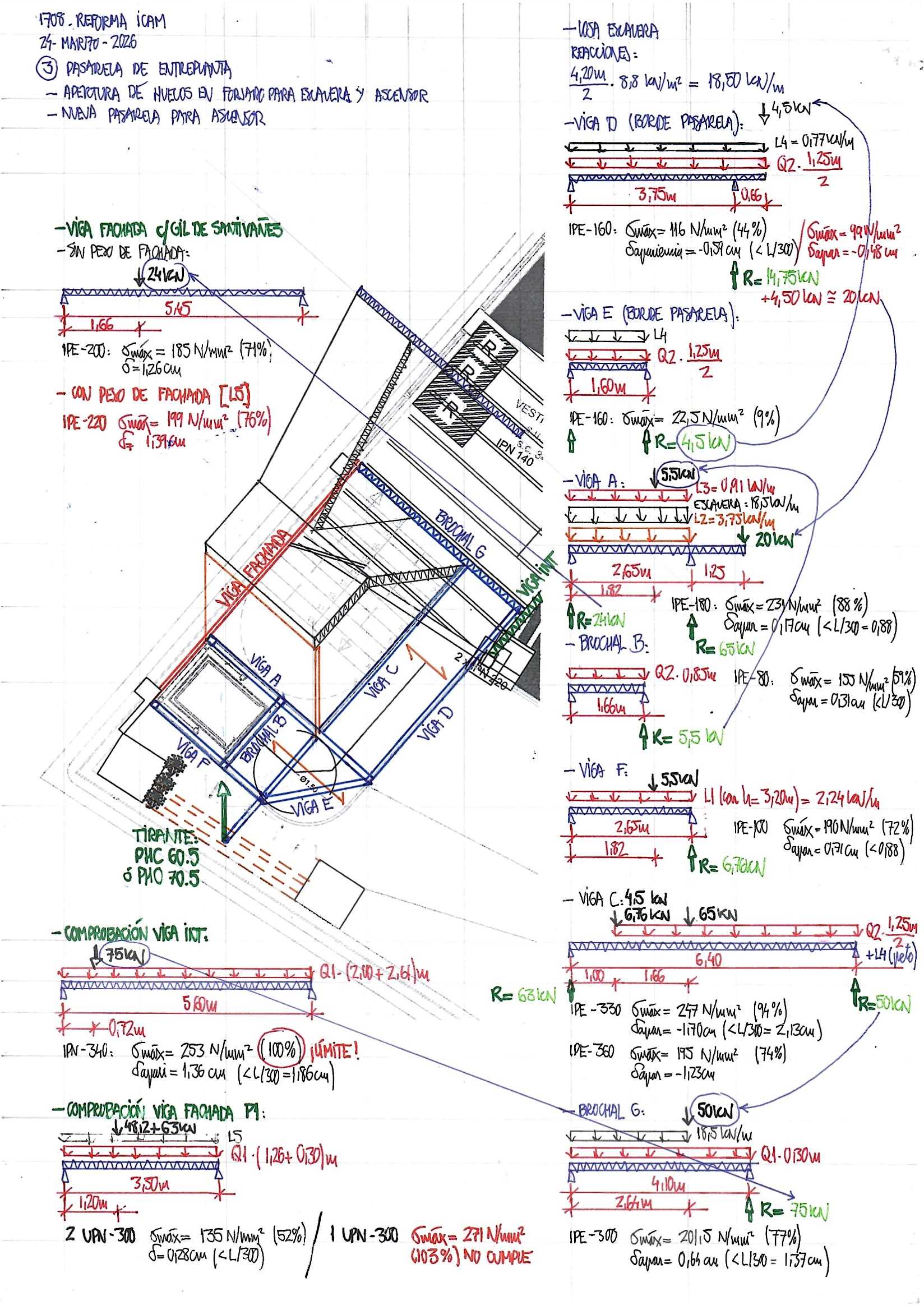

Las intervenciones con afecciones directas sobre la estructura del edificio son tres: la implantación de un nuevo núcleo de comunicaciones (escalera y ascensor) junto a la esquina entre las calles Serrano y Gil de Santivañes, que comunica todas las plantas del centro de estudios desde sótano hasta planta tercera; la construcción de una nueva oficina –parcialmente volada– en la entreplanta; y la demolición parcial del suelo sobreelevado de planta baja para reestablecer los dos niveles originales de acceso desde las calles Serrano y Villanueva.

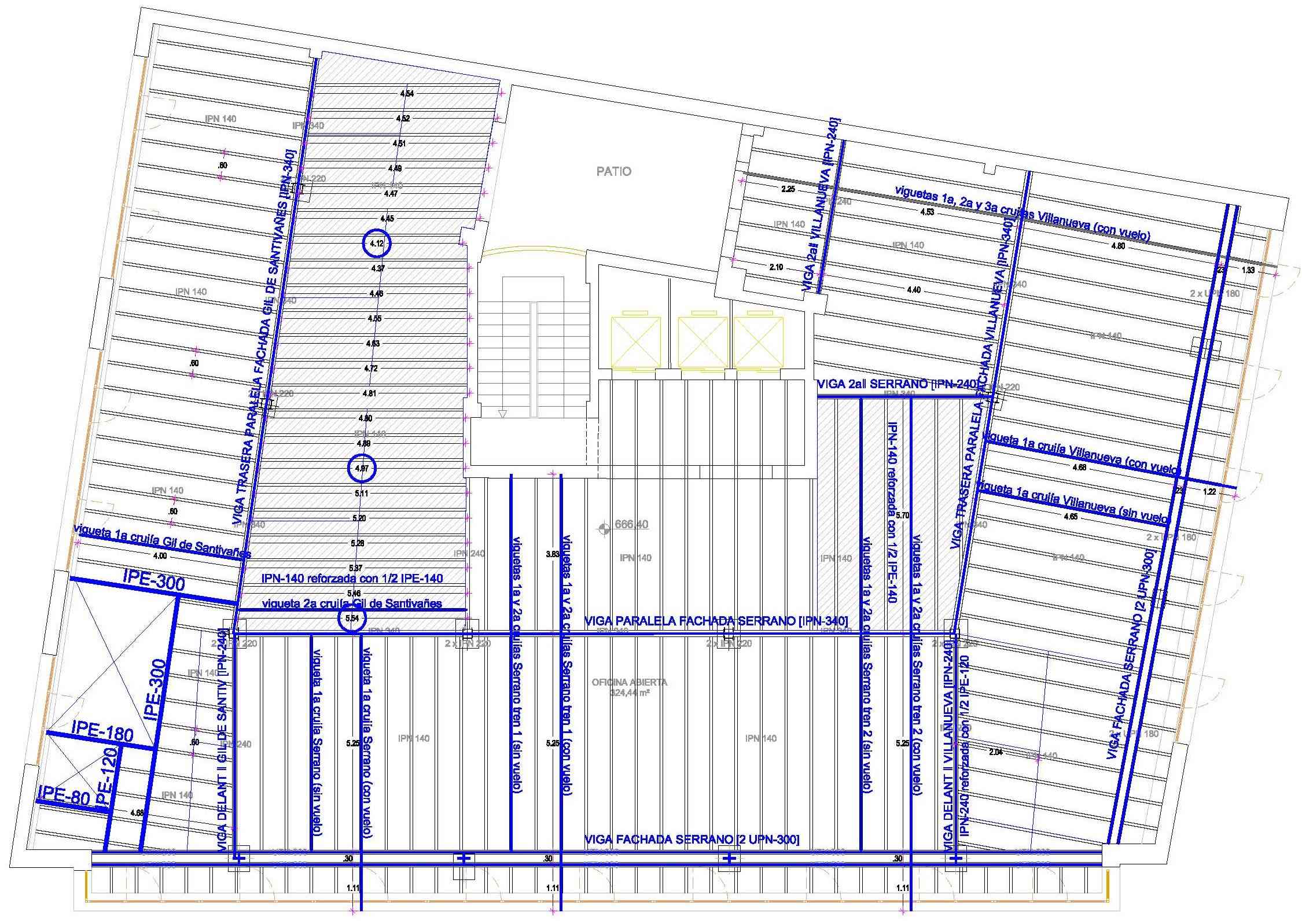

La revisión de cada una de las intervenciones exige un conocimiento detallado de la estructura metálica existente para acotar rigurosamente las soluciones y propuestas de su refuerzo puntual y preciso. Complementariamente a estas tres actuaciones se ha procedido a comprobar las viguetas y vigas de los forjados dado que el cambio de uso llevará asociado un incremento de sobrecarga desde los 2 kN/m2 de uso residencial hasta los 3 kN/m2 de uso educativo, obteniéndose resultados –en general– favorables, que apenas obligan a reforzar dos tramos de viguetas (que fallan básicamente por deformación) y una viga (que supera mínimamente los límites de tensión admisible y flecha por apariencia).

En este tipo de proyectos nuestra labor es principalmente de “cirugía”, mediante cálculos a mano e intervenciones muy precisas y rigurosas sobre edificios existentes que seguirán en uso durante las obras (las cuatro plantas por encima del ICAM mantendrán su uso residencial).

Nº: 1708
Localización: ICAM, c/ Serrano, 11 (Madrid)
Proyecto: Jesús Rodríguez (Weywot)
Promotor: Ilustre Colegio de la Abogacía de Madrid
